Zabezpieczenie przepięciowe ZMZ-12 Signal skrzynka stalowa

ZMZ-12

Zespół masztowy 12 zabezpieczeń przeciwprzepięciowych Signal został zaprojektowany w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej.
Pozwala na zabezpieczenie systemu odbioru telewizji naziemnej i satelitarnej przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych.
Przeznaczony jest do montażu na maszcie za pomocą uchwytu.

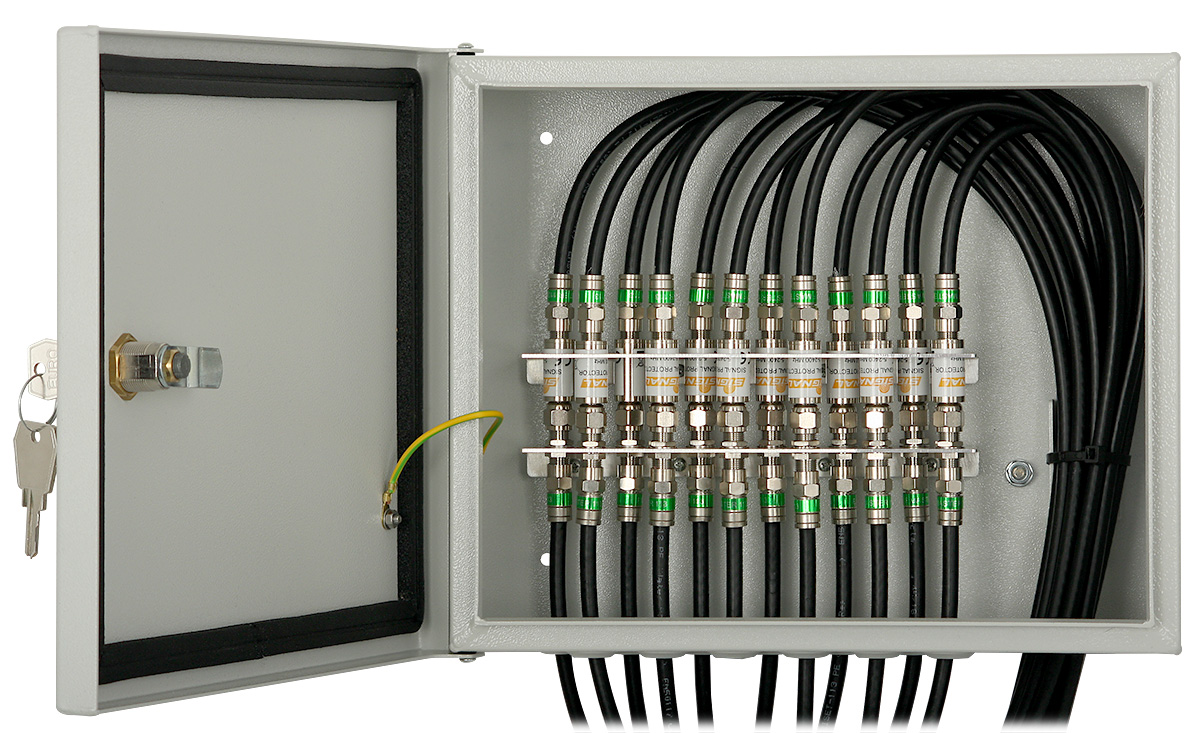

Wyposażony został w 12 ochronników pozwalających na zabezpieczenie:
2 multiswitchowych torów satelitarnych (w sumie 8  przewodów - po 4 dla każdego z satelitów),
2 torów radiowych (FM, DAB/VHF),
2 torów telewizji naziemnej DVB-T (UHF1, UHF2)
Przewody wyprowadzone ze skrzynki należy podłączyć do pierwszych elementów aktywnych w instalacji (wzmacniacze TV naziemnej, wzmacniacze magistrali multiswitchowej, itp.).
Montaż na maszcie pozwala na łatwą realizację połączenia z uziemieniem (np. poprzez sam maszt).
ZMZ-12 zaprojektowana została w taki sposób, aby umożliwić łatwe prowadzenie kabli oraz stosowanie wszystkich typów złącz.

Konieczne jest uziemienie skrzynki wg obowiązujących przepisów.


Zgodnie z postanowieniami rozporządzenia MTBiGN z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich."



Cechy produktu:
12 ochronników pozwalających na zabezpieczenie 12 torów sygnałowych

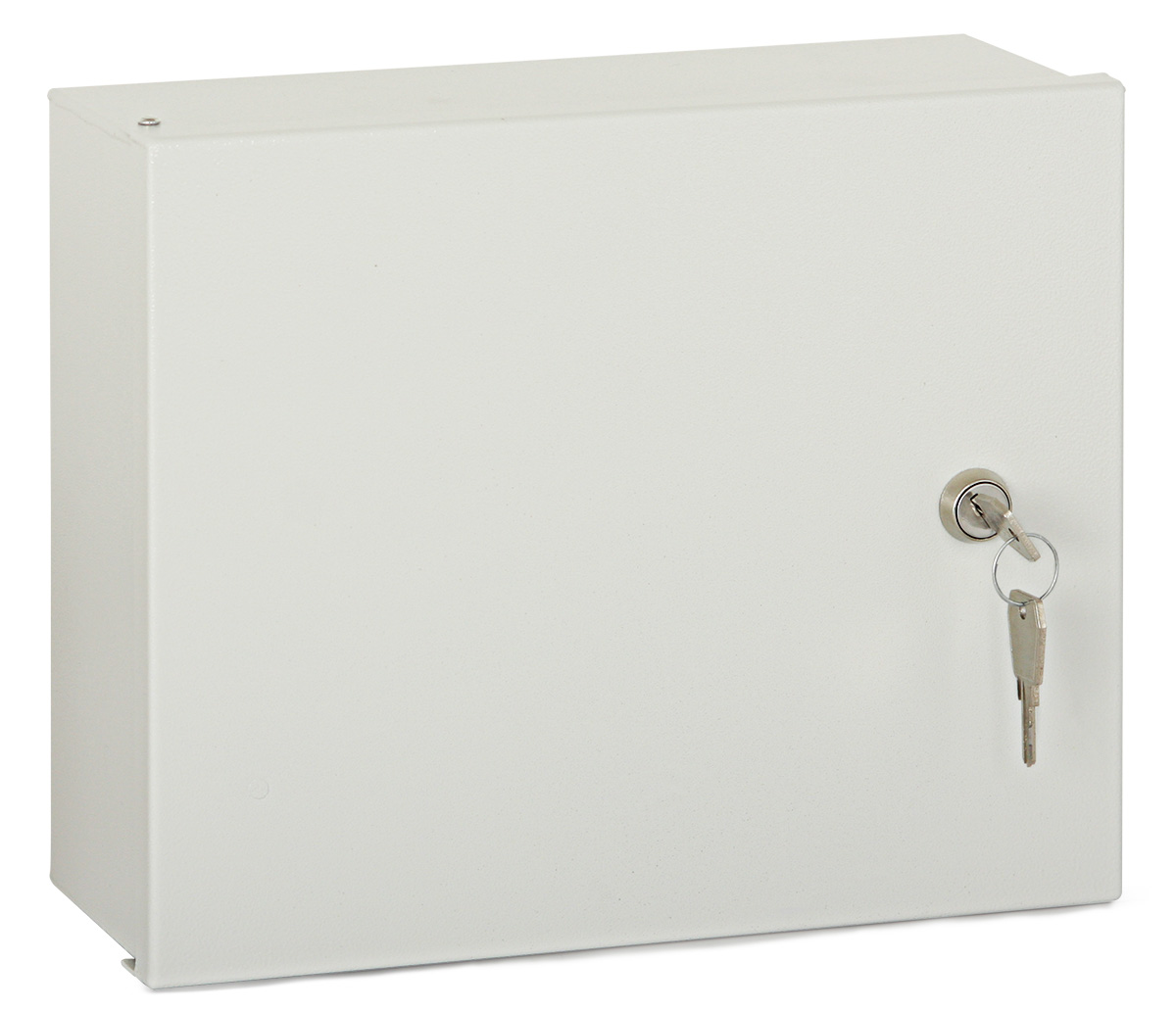

Skrzynka wewnętrzna/ zewnętrzna wykonana ze stopu aluminium PA11, malowana lakierem proszkowym w kolorze RAL 7035
Montaż do masztu o Ø 40-60mm za pomocą uchwytu
Drzwiczki uszczelnione, uziemione, mocowane na dwóch zawiasach. Zamykane na zamek bębenkowy
Pokrywa montowana za pomocą 4 wkrętów
Montaż na ścianie
Otwory z dławicami pozwalające na łatwe wprowadzenie i wyprowadzenie przewodów
Zacisk uziemiający Φ 6 z kabel oczkiem
