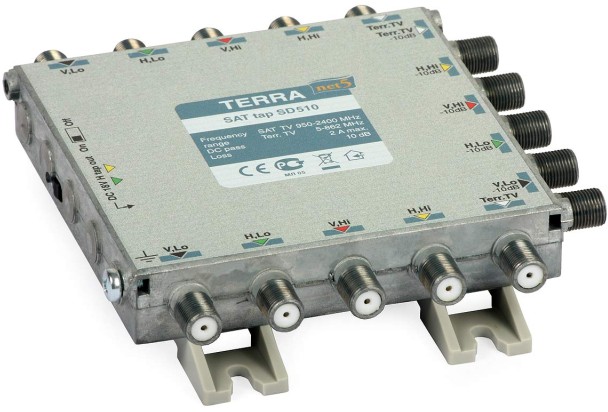

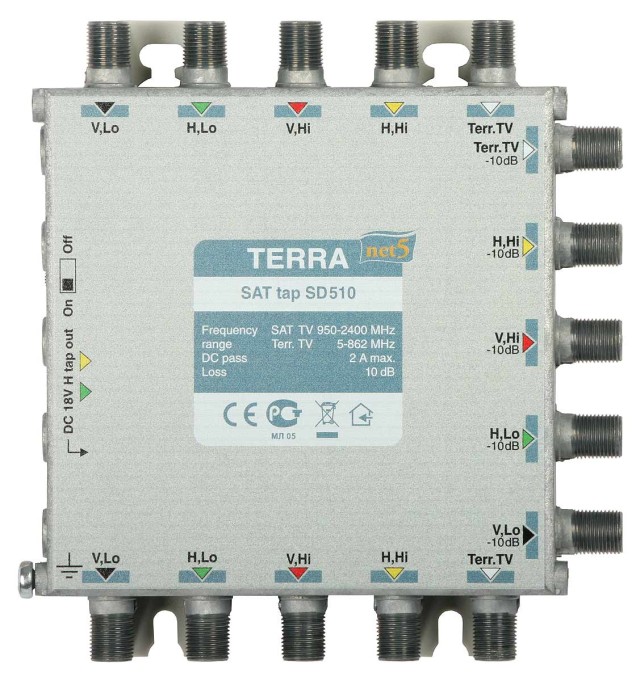

Odgałęźnik sat.5x1/10 Terra SD-510 (-10dB)

Dostępność: Dostępny

Koszt wysyłki: od 22,00 zł

Numer katalogowy: 1171

Stan magazynowy:

Cena brutto: 165,00 zł

Cena netto: 134,15 zł

Ilość:

-+

szt.

Dodaj do koszyka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Produkty powiązane (2)

Odgałęźnik stosowany jest w instalacjach multiswitchowych.
Służy do wydzielenia sygnału z magistrali multiswitchowej.
Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów.
Dodatkowo odgałęźnik wydziela, także sygnał TV naziemnej.
Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi.
Ustawiony w pozycje “OFF” przepuszcza napięcie tylko do jednej gałęzi.

Odgałęźniki SD-510 pozwalają na zapewnienie optymalnego poziomy sygnału w danym punkcie instalacji.

Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.

Parametry wyróżniające:

Odgałęźnik TV/SAT wyposażony w 5 torów
Stosowany w instalacjach z multiswitchami wykorzystującymi podział na podsieci
Zastępuje 5 pojedynczych odgałęźników TV/SAT
Posiada wyłączalne przejście stałoprądowe
Odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Dane techniczne :

Pasmo pracy [MHz]	SAT	950 - 2400
	DVB-T/Radio	5 - 862
Tłumienie przelotowe [dB]	SAT	1,5	1,1	0,8
	DVB-T/Radio	1,8	1,3	1,1
Tłumienie w torze odgałęźnym [dB]	SAT	12...8	17...13	22...18
	DVB-T/Radio	10	15...16	20
Separacja wejść [dB]	SAT/SAT	30
	DVB-T/SAT	30
Przejście DC	tor syg. V	0,5A max.
	tor syg. H	2A max. (1A jedna linia)
	tor. DVB-T	0,1A max.
Klasa ekranowania		A
Tłumienie odbić [dB]		> 10
Zakres temperatur pracy [°C]		-20...50
Wymiary [mm]		126x135x30
