Konwerter Unicable TRIAX SCR 24UB 2 Leg

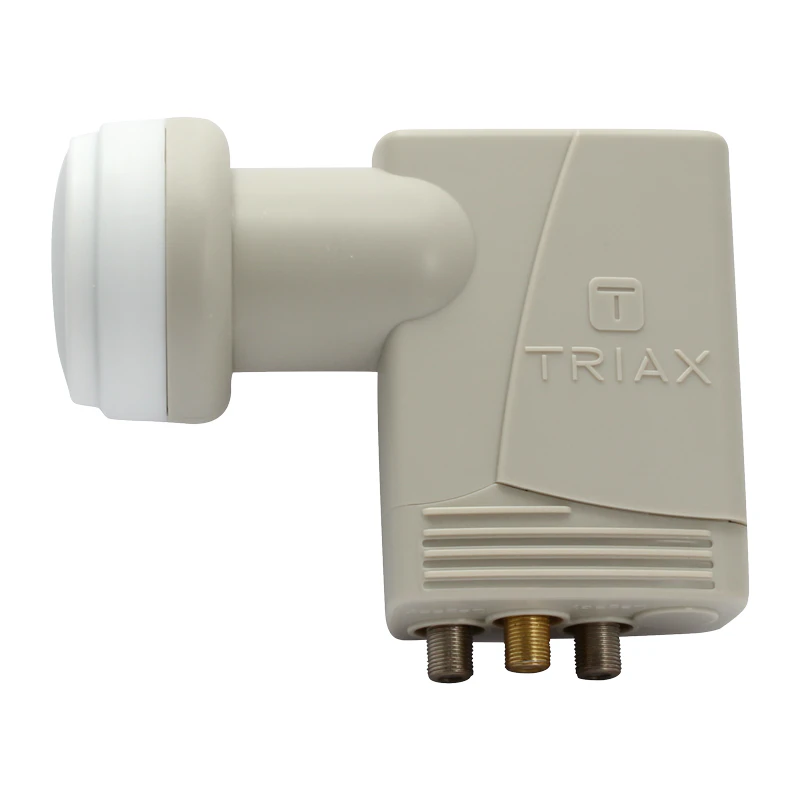

TRIAX TDCSS 024 Gold – konwerter satelitarny DCSS

TRIAX TDCSS 024 Gold to konwerter satelitarny przeznaczony do instalacji, w których sygnał satelitarny jest rozdzielany do wielu odbiorników za pomocą jednego przewodu koncentrycznego. Urządzenie łączy technologię DCSS z dwoma tradycyjnymi wyjściami Universal, dzięki czemu może współpracować zarówno z odbiornikami obsługującymi instalacje jednokablowe, jak i z klasycznymi tunerami satelitarnymi.

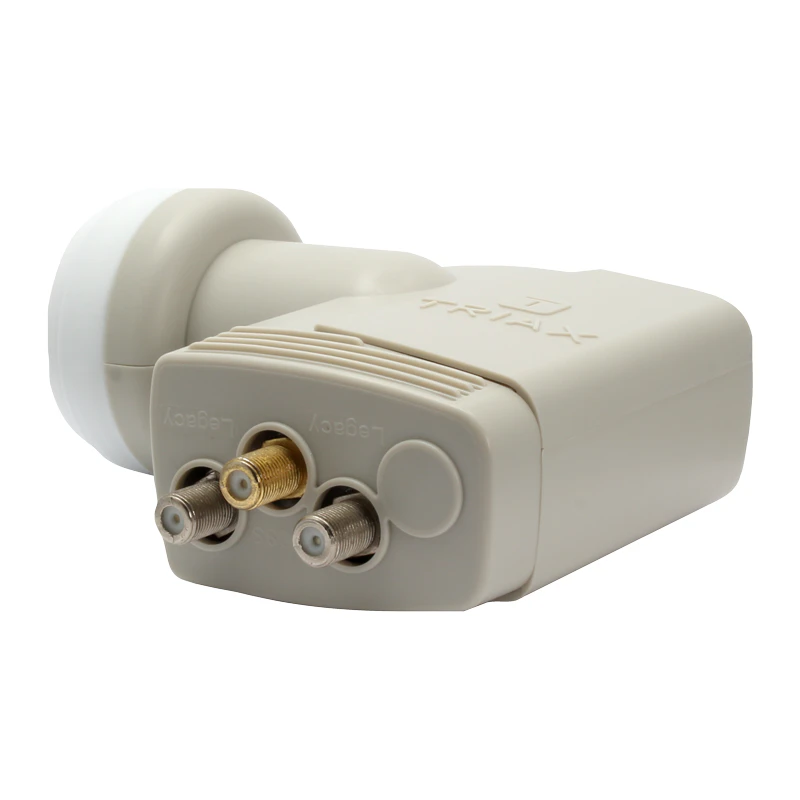

Konwerter wykorzystuje zaawansowaną technologię PLL, która zapewnia stabilność częstotliwości oscylatora lokalnego. Producent podkreśla również dobre tłumienie sygnałów o przeciwnej polaryzacji, niski poziom szumów i szumów fazowych, wysokie wzmocnienie oraz niski pobór energii. Obudowa jest odporna na warunki atmosferyczne i wyposażona w przesuwną osłonę złączy.

Technologia DCSS

Technologia DCSS (Digital Channel Stacking System) umożliwia obsługę do 24 pasm użytkownika przez jeden przewód koncentryczny. Konwerter obsługuje protokoły EN50494 i EN50607, dzięki którym kompatybilne odbiorniki mogą niezależnie wybierać wymagane transpondery satelitarne.

Układ wykorzystuje szerokopasmowe przetworniki analogowo-cyfrowe oraz cyfrowe przetwarzanie sygnału. Wybrane transpondery są przekształcane do odpowiednich częstotliwości pośrednich i łączone w jednym paśmie wyjściowym. Pozwala to ograniczyć liczbę przewodów i dodatkowych urządzeń, a także wykorzystać istniejące okablowanie przy rozbudowie instalacji.

Zastosowanie

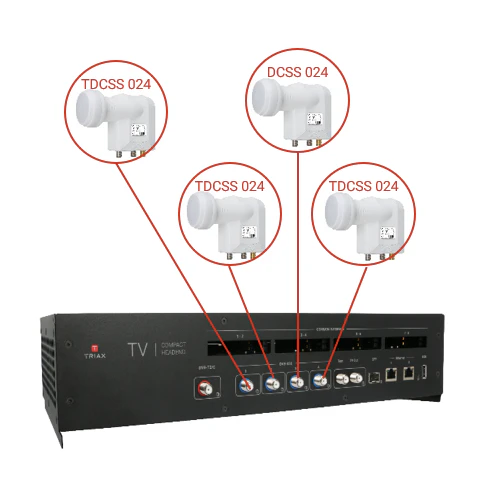

Dwa wyjścia Universal umożliwiają podłączenie klasycznych odbiorników satelitarnych, które nie korzystają z technologii jednokablowej. W rozwiązaniu TRIAX TDcH cztery konwertery TDCSS 024, połączone czterema przewodami, pozwalają na odbiór sygnałów z maksymalnie czterech pozycji satelitarnych i 16 polaryzacji.

Parametry techniczne TRIAX TDCSS 024 Gold

Częstotliwości pasm użytkownika (UB)

Częstotliwości pasm użytkownika należy skonfigurować zgodnie z obsługiwanym protokołem i możliwościami odbiornika. Wartości UB1–UB8 dotyczą konfiguracji standardowej, natomiast UB9–UB24 konfiguracji EN50607.
