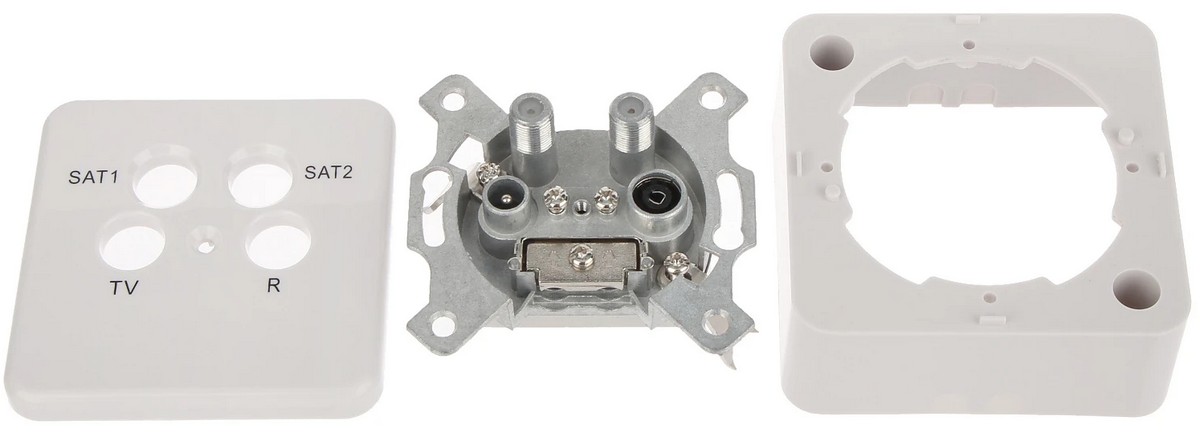

Gniazdo SAT Digitsat DWS-202 końcowe podwójne
Dostępność: Dostępny
Koszt wysyłki: od 22,00 zł
Numer katalogowy: 1352
Stan magazynowy:
Kod EAN: 5901592801943
- Opis produktu
- Produkty powiązane (2)
Gniazdo końcowe Digitsat jest przeznaczone do instalacji RTV-SAT (multiswitchowych i z sumatorem RTV-SAT).
Każdą instalację RTV-SAT należy zakańczać gniazdem, ponieważ dzięki nim realizuje się wydzielenie sygnałów: R, TV, 2*SAT.
Gniazdo posiada bardzo dobre dopasowanie elektryczne.
Gniazdo jest stosowane do przyłączania tunerów PVR (Personal Video Recorder) - dwu głowicowy tuner z dyskiem twardym.
Tuner tego typu potrzebuje dostęp do dwóch niezależnych sygnałów satelitarnych.
Aby możliwy był montaż tego typu gniazda konieczne jest wcześniejsze położenie dwóch kabli koncentrycznych, pomiędzy multiswitchem a puszką przewidzianą do montażu gniazda.
Innym zastosowaniem gniazda jest realizacja kanału zwrotnego.
W takiej sytuacji również wymagane dwa kable, jednak jeden kable jest stosowany do transmisji sygnału tzw. kanału zwrotnego.
Kanałem tym transmituje się zmodulowany sygnał z tunera do punktu gdzie znajduje się wzmacniacz TV.
Zmodulowany sygnał TV dodaje się do sygnału antenowego.
>45
Dane techniczne :
Każdą instalację RTV-SAT należy zakańczać gniazdem, ponieważ dzięki nim realizuje się wydzielenie sygnałów: R, TV, 2*SAT.
Gniazdo posiada bardzo dobre dopasowanie elektryczne.
Gniazdo jest stosowane do przyłączania tunerów PVR (Personal Video Recorder) - dwu głowicowy tuner z dyskiem twardym.
Tuner tego typu potrzebuje dostęp do dwóch niezależnych sygnałów satelitarnych.
Aby możliwy był montaż tego typu gniazda konieczne jest wcześniejsze położenie dwóch kabli koncentrycznych, pomiędzy multiswitchem a puszką przewidzianą do montażu gniazda.
Innym zastosowaniem gniazda jest realizacja kanału zwrotnego.
W takiej sytuacji również wymagane dwa kable, jednak jeden kable jest stosowany do transmisji sygnału tzw. kanału zwrotnego.
Kanałem tym transmituje się zmodulowany sygnał z tunera do punktu gdzie znajduje się wzmacniacz TV.
Zmodulowany sygnał TV dodaje się do sygnału antenowego.
>45
Dane techniczne :
| Pasma pracy | R-TV-2xSAT | |
| Zakres częstotliwości | MHz | 5-68, 118-862, 950-2400 |
| Dopasowanie w pasmach: R, TV | dB | |
| Tłumienie w pasmach R, TV | dB | <3 |
| Dopasowanie w paśmie IF (SAT1) | dB | >48 |
| Tłumienie w paśmie IF (SAT1) | dB | <3,5 |
| Dopasowanie w paśmie IF (SAT2) | dB | >40 |
| Tłumienie w paśmie IF (SAT2) | dB | <2 |
